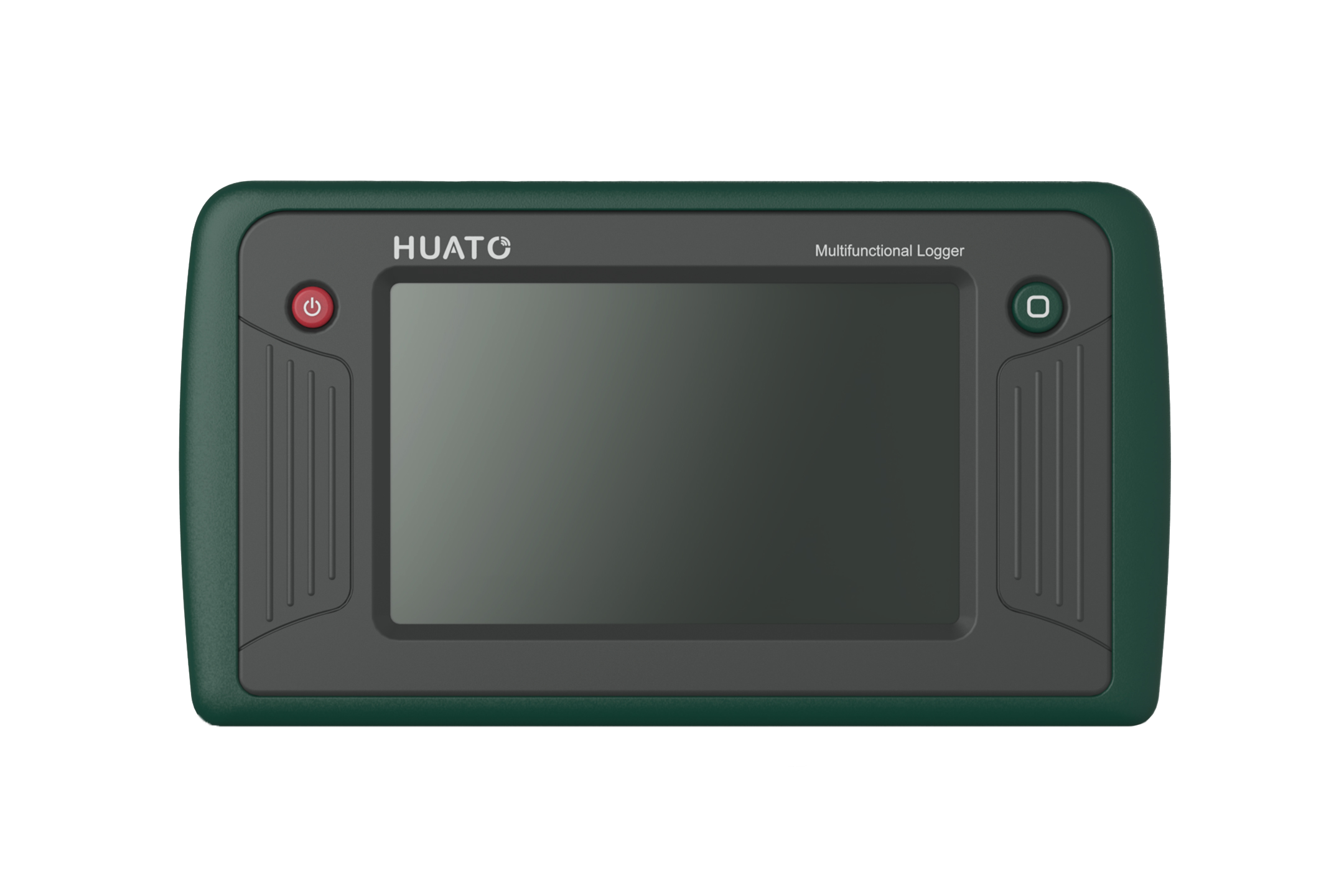

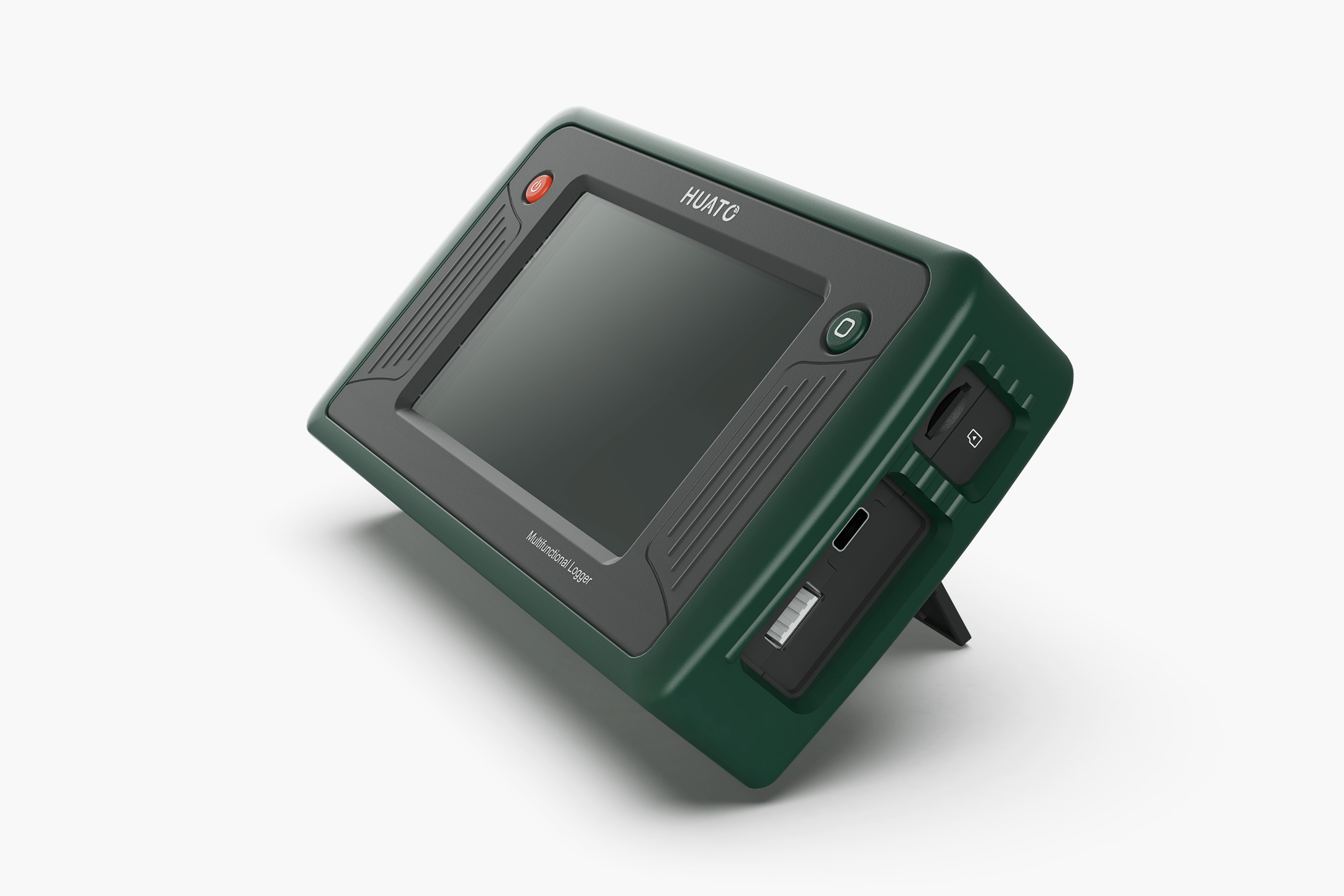

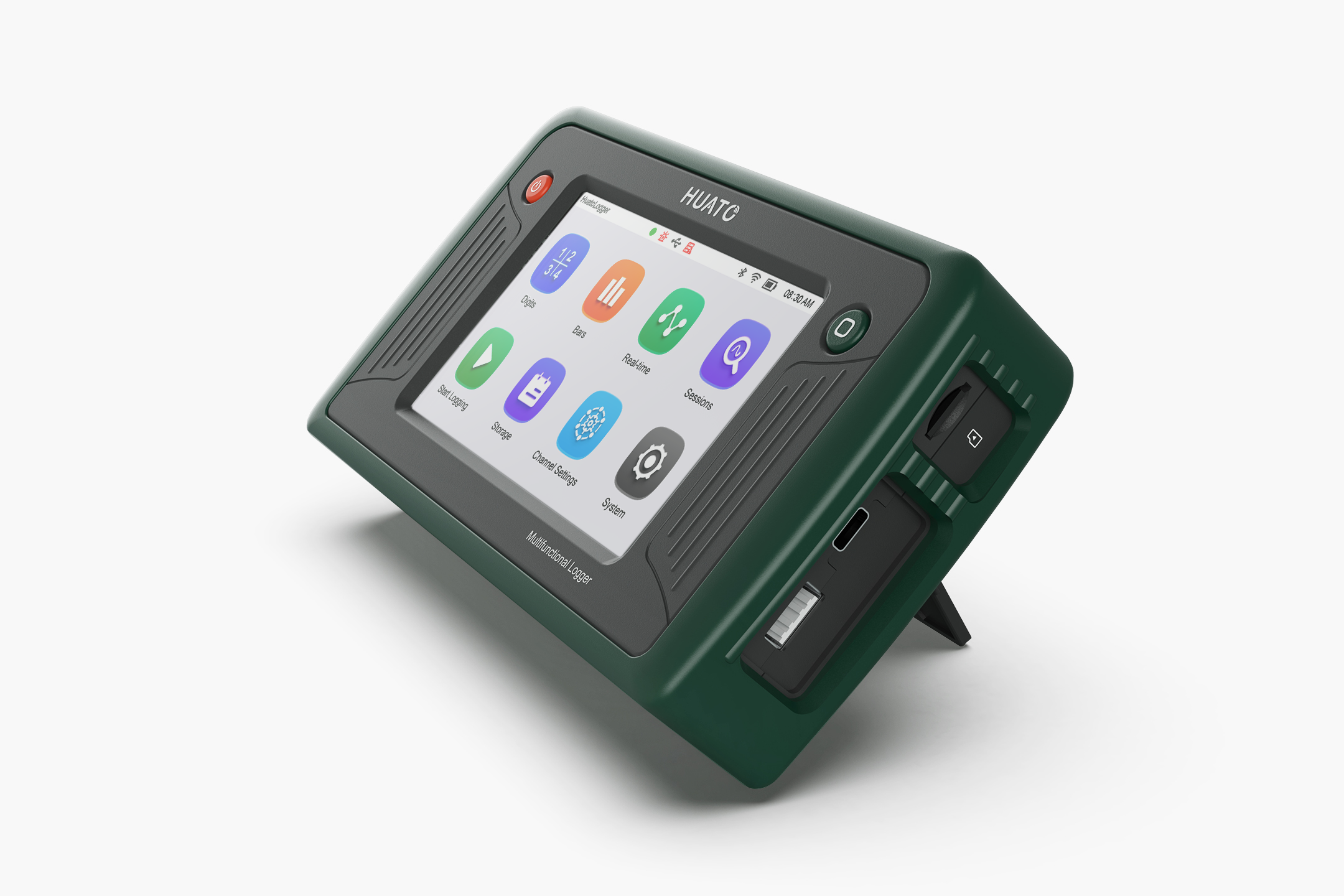

S1500 系列便携式无纸记录仪

S1500系列产品是一款便携式无纸记录仪。具有8/12/16路通道万能输入和热电偶输入的功能，可以同时检测热电偶、RTD、NTC、直 流电流、直流电压、频率、脉冲计数等多种信号，并可以将采集到的数据信息通过数字界面、棒图界面、实时曲线等多种形式形象地展 现出来。设备具有USB、TF卡、RJ45、WIFI等丰富的外设接口，是一款功能丰富，高度集成化、智能化的便携式记录仪器。

产品特点
产品选型参数
应用环境
资料下载

  1. ◆ 多通道输入，最多支持16通道输入。
  2. ◆ 支持直流电压、直流电流、热电偶、RTD、NTC、频率、脉冲计数等多信号输入。
  3. ◆ 支持多种类型热电偶输入，温度检测范围广（-270-2320℃）。
  4. ◆ 具有USB、TF卡、RJ45等外设接口，以及通过RJ45接口进行WEB实时数据监测。
  5. ◆ 具有电流、电压变送器信号采集功能，方便对接不同类型的传感器变送器。
  6. ◆ 高速率采样，1S内完成十六通道信号采集。
  7. ◆ 数据存储容量大，单个记录文件最大记录10万条，存储容量至少8000000条。
  8. ◆ 具有数据展示功能，可进行数字显示、棒图显示、单通道信息展示。
  9. ◆ 具有立即记录、定时记录、定时停止等多种记录模式。
  10. ◆ 具有数据分析功能，可进行实时曲线绘制与历史曲线查询。


型号 S1508U  S1512U S1516U S1508T S1512T S1516T
功能描述 8 通道万能输入 12 通道万能输入 16 通道万能输入 8 通道热电偶输入 12 通道热电偶输入 16 通道热电偶输入
外型尺寸 189.3*103.5*39mm（带保护套）。
显示 5英寸 电容触摸屏，分辨率800*480
通道数 8路/12路/16路万能输入
储存容量 单个记录文件最大记录10万条，总数据存储容量至少8000000条。
内部存储 32GB
外部转存 支持U盘（标准 USB2.0 通讯接口）、SD卡（标配32G）
以太网 支持 10M/100M bit/s 传输速率，全双工与半双工操作
WIFI 可选 2.4G
电池容量 5000mAh
采样频率 最快1S
记录频率 最快1S
资料格式 CSV文件格式
工作温度 -10-50℃
存储温度 -20-60℃
相对湿度 5%-95%RH，无凝露
外壳材质 PC/ABS材质，保护套采用 TPE 环保材质



输入信号
类型 量程范围（℃） 分辨率（℃） 最大允许误差（℃）
2线制PT100 -200-850℃ 0.01℃ ±1.0℃
3线制PT100 -200-850℃ 0.01℃ ±0.5℃
4线制PT100 -200-850℃ 0.01℃ ±0.1℃
热电偶输入（不含冷端误差），精度不含冷端补偿误差，冷端补偿误差：±1.5℃
K -270-1370℃ 0.01℃ ±0.5℃
J -200-760℃ 0.01℃ ±0.5℃
E -270-980℃ 0.01℃ ±0.5℃
T -270-400℃ 0.01℃ ±0.5℃
R -50-1760℃ 0.01℃ ±2℃
S -50-1760℃ 0.01℃ ±2℃
N -270-1300℃ 0.01℃ ±0.5℃
B 50-1820℃ 0.01℃ ±2℃
C 0-2320℃ 0.01℃ 425℃以下±4.5℃，425-2320℃ 1.0%
热敏电阻输入
NTC-10K -25-150℃ 0.01℃ ±0.50%FS
NTC-2252 -25-150℃ 0.01℃ ±0.50%FS
直流电压/电流输入
类型 分辨率 最大允许误差 %FS
（1-5）V 0.001V ±0.1%
（0-10）V 0.001V ±0.1%
（0-5）V 0.001V ±0.1%
（0-100）mV 0.001mV ±0.1%
（4-20）mA 0.001mA ±0.1%
（0-20）mA 0.001mA ±0.1%
（0-10）mA 0.001mA ±0.1%
频率、脉冲输入（仅通道1使用）
类型 量程范围 最大允许误差 %FS
频率 0~99KHz ±2Hz
脉冲/计数 0-4，000,000,000 Pulses



广泛应用于工业厂房、汽车制造、半导体、物联网、电气设备等领域







S1500中文热电偶说明书 用户手册(pdf) 下载
