S400无线Zigbee系统解决方案
S400无线Zigbee系统解决方案 2018-03-05 返回列表
S400无线温湿度记录仪是华图公司汲取国外同类产品优点并结合我国特点自主设计一款高速、智能的温湿度记录仪。该仪器采用无线数据传输方式采集和记录温湿度数据。它自带记录内存，可存储 8192 组数据，能实现对仓库、 实验室、冰箱、冷库等环境的远程实时监测，采用2.4G无线网络发送数据，无需布线，操作简单，性能可靠。
相对于传统的温湿度记录仪，无线温湿度记录仪更能满足日益快速的工作速度。最主要的是，在24小时无人值守的环境下能实现远程实时监控。只需放一台接收器在办公室，通过2.4G无线网络和监控软件，就能轻松地坐在办公室清楚地看到各个环境点温湿度变化，实时监控的同时，也能随时查询历史记录，温湿度超标时，电脑端跟仪器都会发出报警，并且收到报警短信，以便工作人员作出及时处理。 无线温湿度记录仪非常适用于仓库固定点的温湿度监控和记录。
01 >

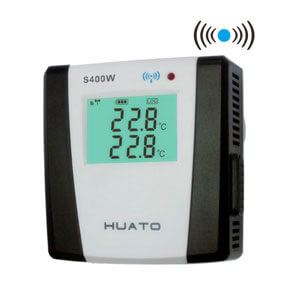

产品参数
Specifications
型号： S400W-TH
外观尺寸：90*87*44（mm）
- （1）使用Zigbee2 4G无线网络。
- （2）线传输速率：115200 BPS。
- （3）液晶显示分辨率温度 0.1℃/湿度 0.1%RH。
- （4）瑞士原装进口一体式温湿度传感器。
- （5）记录间隔2s-24h自定义设置。
- （6）支持记录断点续传功能。
- （7）使用4颗5号电池，可接9-12V DC电源
- （8）声光报警（LED灯+蜂鸣器）。超过设定的上下限，则自动报警
- （9）无线传输速率：115200 BPS, 传输距离：100-500米题
| 技术参数 | |||||||||||||||
| 型号 | S400W-TH | S400W-EX | S430W-TH | S430W-EX | S400W-ET | S400W-EK | S400W-EPT | ||||||||
| 温度精度 |
±0.5℃(-20℃~70℃) |
±0.3℃/±2%RH |
±0.5℃（-20℃~70℃） |
±0.5 ℃ | |||||||||||
| 湿度精度 | ±5%RH | ±5%RH | ±3%RH | ±3%RH | / | / | / | ||||||||
| 分辨率 | 温度:0.1℃/温度：0.1%RH。 | ||||||||||||||
| 记录容量 | 8192组 | ||||||||||||||
| 传感器类型 | 内置 | 外置导线长3米 | 内置 | 外置导线长3米 | 外置导线长1米 | 外置导线长3米 | |||||||||
| 显示 | LCD双路显示 | LCD单路显示 | |||||||||||||
| 测温范围 | （-20~70℃ | （-40~85℃） | （-20~70℃） | （-40~85℃） | （-40~85℃） | （-200~1300℃）） | （-100~300℃） | ||||||||
| 测湿范围 | 0～100%RH | ||||||||||||||
02 >
Zigbee转RJ45无线基站
Technical Specifications for HE2400 Wireless Base Station(Transmission Relay)
- （1）可同时作为中继/网关使用，用于接受无线温湿度记录仪发送的无线信号。
- （2）无线传输速率115200mbps。
- （3）可连接无线记录终端数目64台。
- （4）支持频段数目：15个。
- （5）无线接口：Zigbee自级网，自动寻找最优链路传输数据。
- （6）内置RJ45接口，将接收的无线数据从局域网传输到服务器。
- （7）电源：12V DC电源。
- （8）壁挂式。
03 >

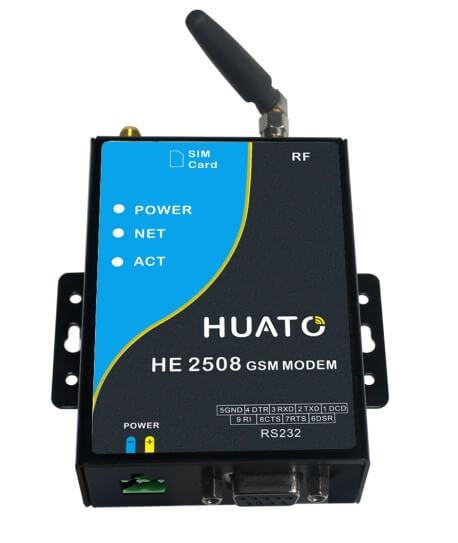

HE2508短信报警器规格参数
Technical Specifications for HE2508 GSM/SMS alarm modem
- （1）RS232/SIM接口内置15KVESD保护。
- （2）12V DC 电源
- （3）可连接无线记录终端数目64台。
- （4）支持移动、联通手机卡。
- （5）GSM850/900/1800/1900MHz四频。
- （6）系统会通过HE2508向用户发送报警信息。
04 >

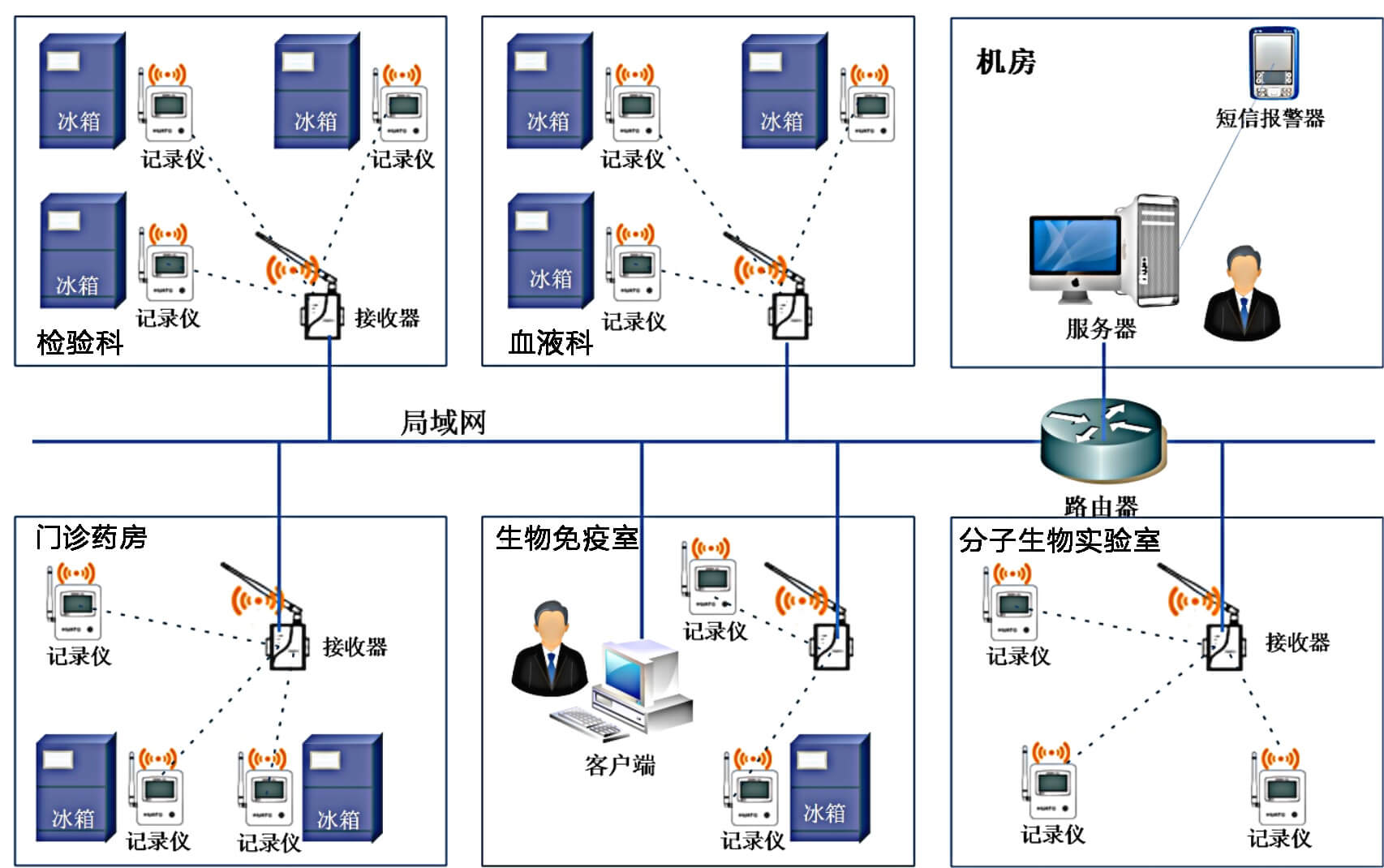

冰箱与室内环境无线报警监测系统
Wireless monitor Solution
- （1）用户在局域网内任意计算机上根据授权可查询历史数据图表，查看实时数据。
- （2）用户短暂打开冰箱操作时不报警，只有温度持续超标时，才自动报警。
- （3）支持连续报警资料限制（防止不停止报警），支持故障恢复提醒短信。
- （4）心跳短信：每天晚上20点发送一条短信报告系统状态。
05 >

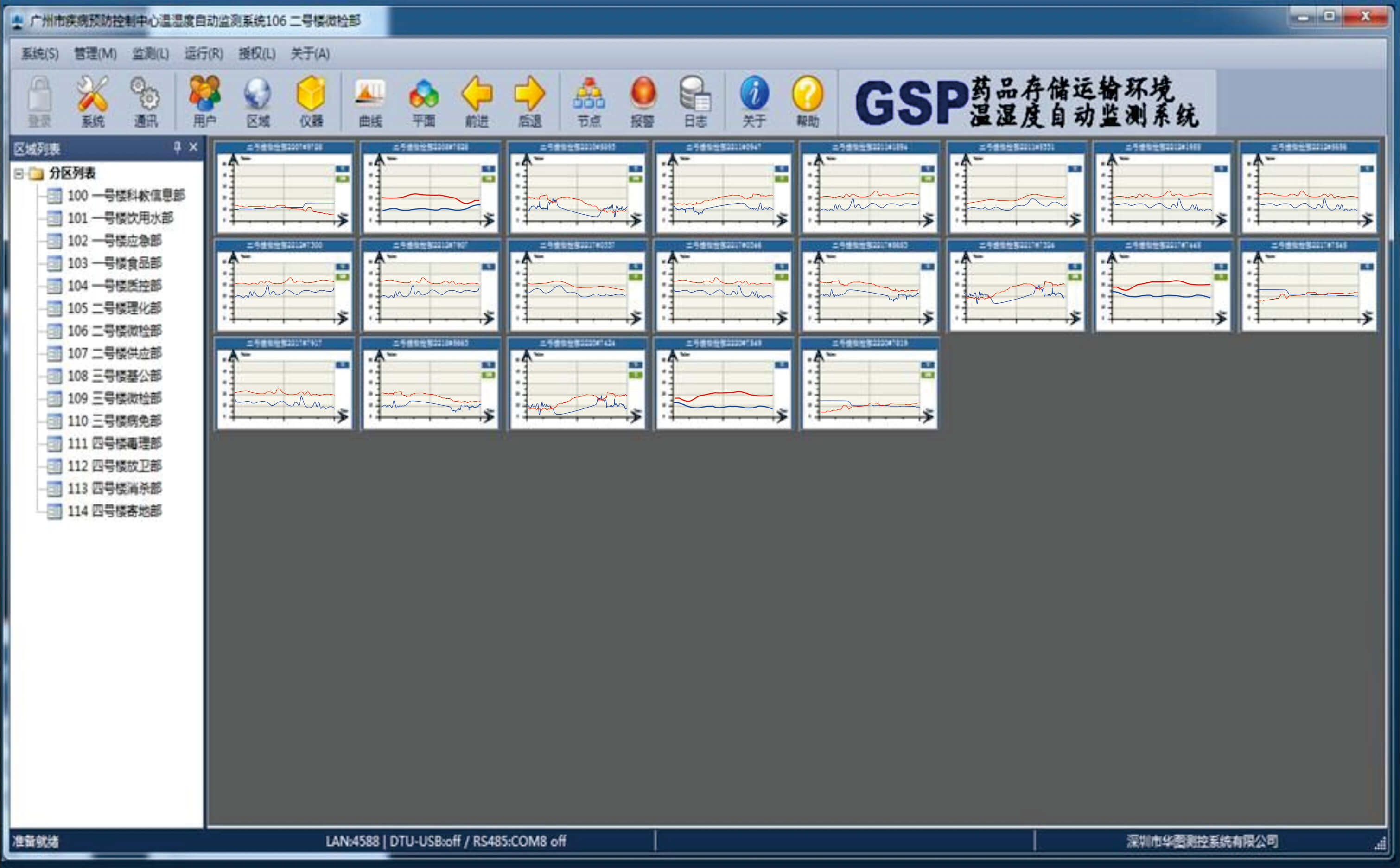

系统软件界面
ToMonitor Software
- （1）同时监测多达8096个测量点数据。
- （2）支持最多256个用户管理。
- （3）支持最多256个用户在用户端同时进行查询操作。
- （4）支持最多256个区域管理。
- （5）支持256个中继/基站同时并发传送数据。
- （6）支持Access,SQL Server,MySQL,Oracle,Informix等各种数据库。
- （7）支持Windows与Linux操作系统。
- （8）可与web服务器协调工作，支持ASP+数据库+IIS或Apache+MySQL+PHP。Web服务器支持Windows Server 2008 或者Linux操作系统。
- （9）同时支持C/S和B/S架构，用户可以选择用用户端或者浏览器查询分析数据。
06 >

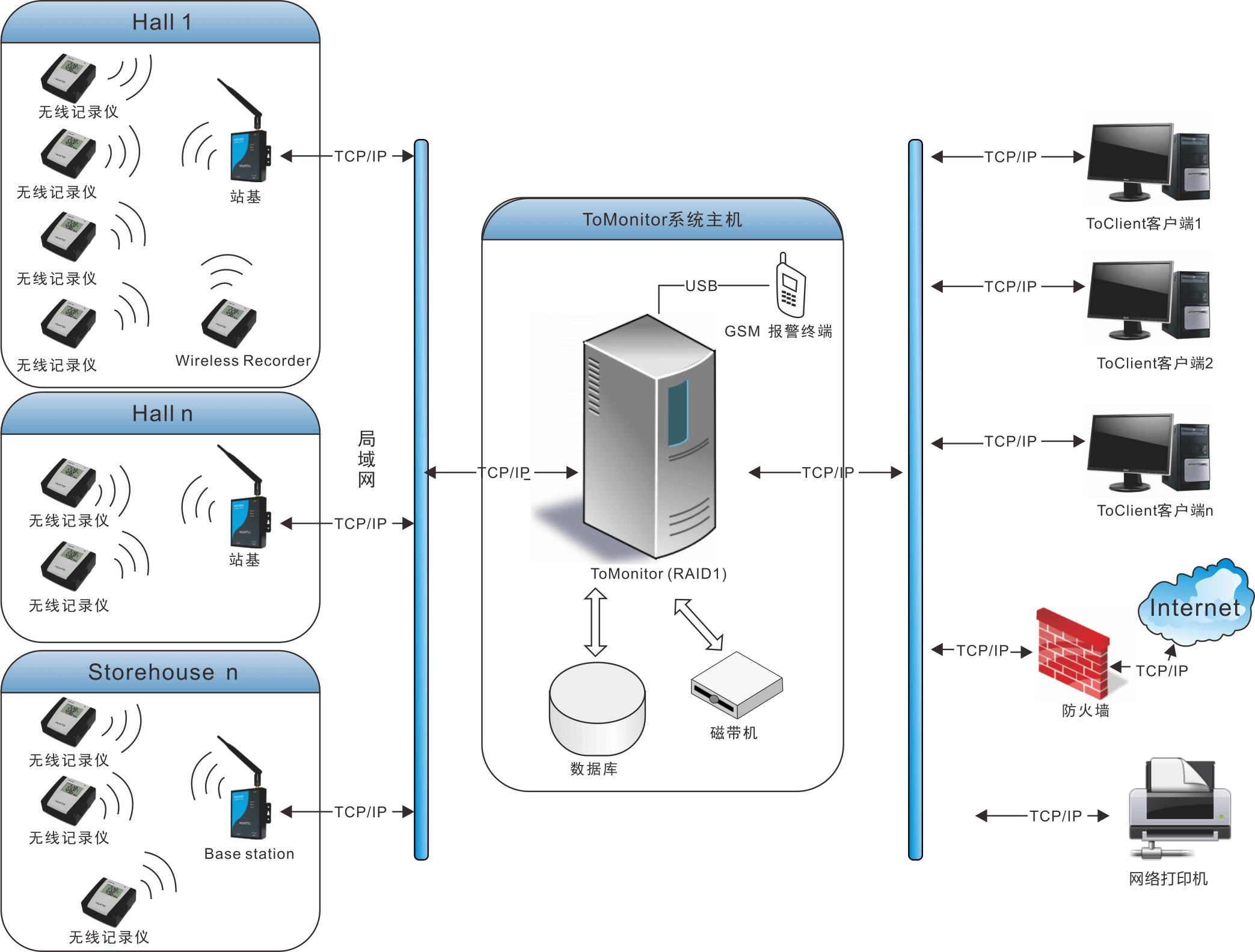

无线系统层次结构
Software Features
ToMoniotor系统中无线记录仪采用Zigbee(2.4G)技术组网，它是一种近距离、低复杂度、低功耗、低数据速率、低成本的双向无线通信技术，符合IEEE802.15.4协议，是IEEE工作组专门为短距离通讯制定的新标准，是公用免费免牌照频段。Zigbee技术的特点是: 网络稳定可靠，是DSSS是扩频通讯，抗频内与频间干扰能力强；可以自组网，单点故障不影响整个网络发射功率小，功耗低，传输距离短，不会对外界国家机关造成影响。
服务器机房
选用工业级高性能Dell塔式服务器，采用Intel 至强4核CPU,配置64位操作系统，处理速度极快，提高了系统的吞吐率。RAID 1双硬盘互为镜像，一块硬盘故障，不影响系统运行。大容量磁带机定时备份系统，出现灾难性错误时，能快速恢复。
办公室/Internet
用户在办公计算机上面可以很方便远程查询历史数据，自动生成图表与报表。用户还可以查看实时数据，查询报警记录等等。支持Internet访问功能。支持多用户并发访问。
07 >

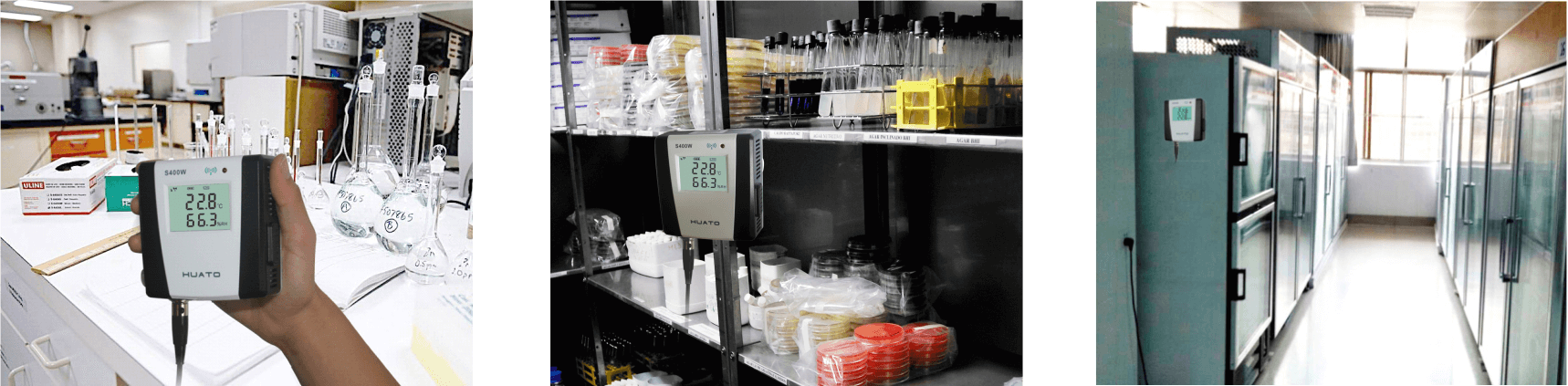

产品应用
Applications
实现温湿度中央央监控和集中管理，广泛应用于农业研究、食品、医药、仓库、冷库、冰箱、机房、化工、气象、环保、电子、实验室等领域的温湿度监测，典型客户包括中国国家博物馆、国家电网公司、案馆、香港南洋烟草、上海味觉糖、华大基因研究院、江苏省农科院等知名单位。
