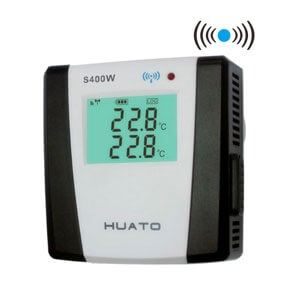

S400W无线数据记录系统

S400W无线数据记录系统   2018-03-07 返回列表

01 >

仪器特点

Product Festures

型号: S400W-TH
外观尺寸:90*87*44(mm)

(1)使用Zigbee2 4G无线网络。

(2)长达100米的传输距离(视线

(3)中继器可用于扩展传输范围

(4)记录器内存会自动下载

(5)您的计算机上实时监控。

(6)报警功能:短信/电子邮件可以作为如下图所示

(7)电池寿命长(6个月@间隔10分钟)

(8)最多32个数据记录器一个基站

(9)操作简单,快速,易于安装。

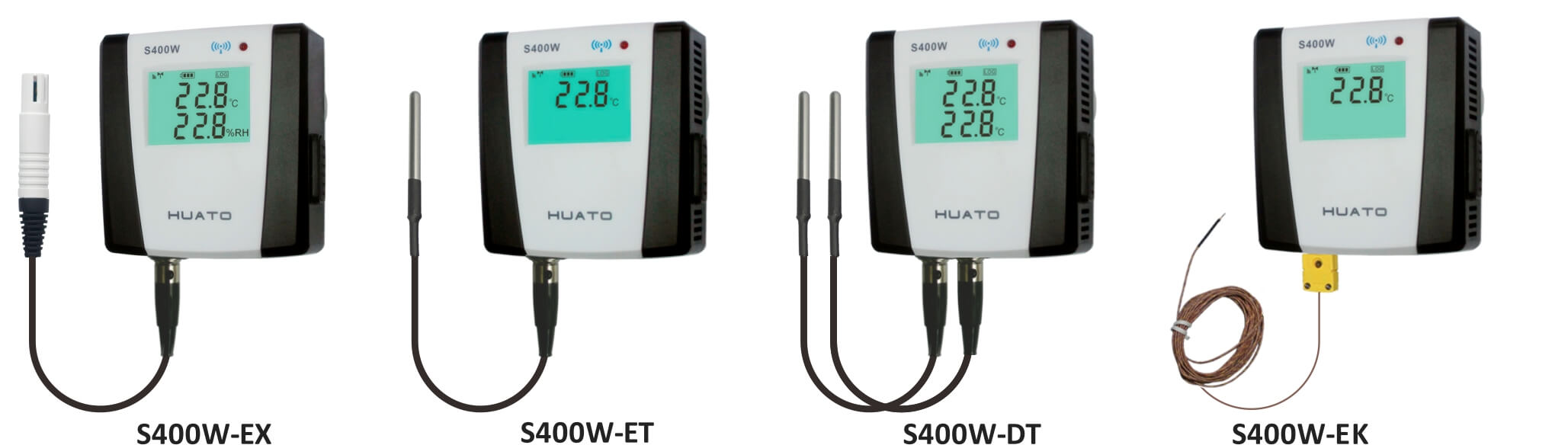

技术参数
型号 测试精度 测量范围 传感器类型 备注
S400W-TH ±0.5℃/±3%RH -20~70℃0~100%RH 温度+湿度,内置 1.5V AA电池*4 9V
DCLCD双路显示
S400W-EX ±0.5℃/±3%RH -40~90℃ 0~100%RH 温度+湿度,外置导线长3米 1.5V AA电池*4 9V
DCLCD双路显示
S430W-TH ±0.3℃/±2%RH -20~70℃ 0~100%RH 温度+湿度,内置 1.5V AA电池*4 9V
DCLCD双路显示
S430W-EX ±0.3℃/±2%RH -40~90℃ 0~100%RH 温度+湿度,外置导线长3米 1.5V AA电池*4 9V
DCLCD双路显示
S400W-ET ±0.5℃ -40~90℃ 温度,外置导线长3米 1.5V AA电池*4 9V
DCLCD单路显示
S400W-EK ±1.0℃±5‰读数 -200~480℃ 温度,外置导线长1米 1.5V AA电池*4 9V
DCLCD单路显示适用于超低温监测
S400W-TH-ND ±0.5℃/±3%RH -20~70℃0~100%RH 温度+湿度,内置 1.5V AA电池*4 9V
DC无LCD显示
S400W-EX-ND ±0.5℃/±3%RH -40~90℃0~100%RH 温度+湿度,外置导线长3米 1.5V AA电池*4 9V
DC无LCD显示
S400W-ET-ND ±0.5℃ -40~90℃ 温度+湿度,外置导线长3米 1.5V AA电池*4 9V
DC无LCD显示
S400W-EK-ND ±1.0℃±5‰读数 -200~480℃ 温度,外置导线长1米 1.5V AA电池*4 9V
DC无LCD显示适用于超低温监测



02 >

S400W技术规范

Technical Specifications for S400W

◆ 记录容量:最大8192,记录时间超过2年,如果日志间隔可设置10分钟。

◆ 长间隔:2秒~24小时。定时录音时间,采样间隔和记录时间间隔可以在软件中设置。

◆ 保护录音:录音功能将停止,当电池电量低,但记录的值可以永远安全地保存。

◆ 采用瑞士数字温湿度传感器集成,保证了可靠性和稳定性。显示分辨率:温度0.1℃/湿度:0.1%RH。

◆ PC接口:Zigbee的+ USB

◆ 无线传输速率:115200

◆ 防水等级:IP54。

◆ 外形尺寸:90*87* 44毫米。

◆ 无线天线:内置(2.4G)。

◆ 安装方式:壁挂式带固定支撑,易于使用和维护方便。

◆ 报警类型:声音和视觉报警(LED+蜂鸣器)。自动报警,当任何设置超出限制。

◆电池:4* AA1.5V电池。



03 >

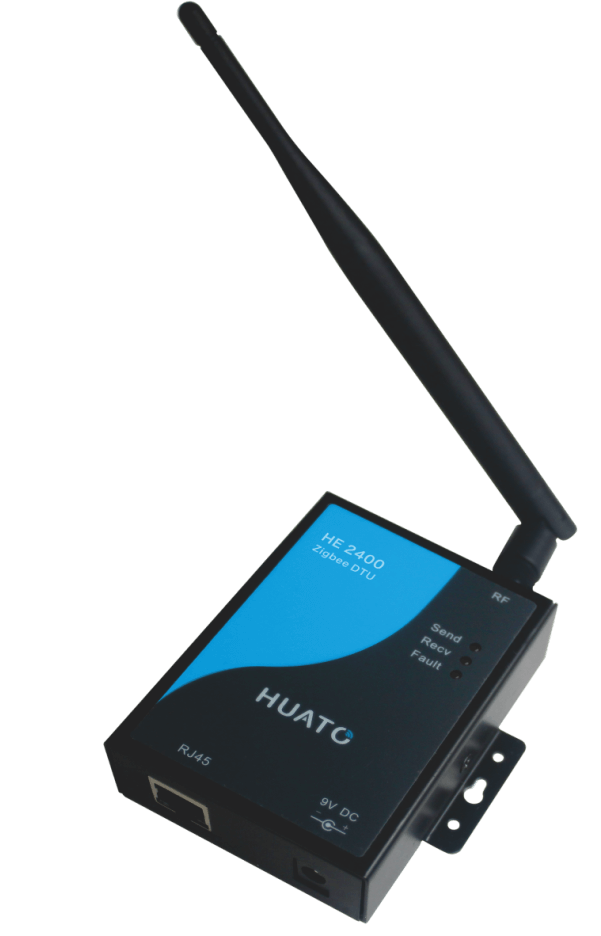

Zigbee转RJ45无线基站

Technical Specifications for HE2400 Wireless Base Station(Transmission Relay)

◆ 无线传输速率:115200。

◆ 无线温湿度数据记录仪终端单元可供选择:32台。

◆ 频率数量支持:15带

◆ 显示:双显示。第一行显示计数接收的报文; 第二行示出的最后五个号码的最后的序列号的 分组数据记录仪。

◆ PC接口:紫蜂+ RJ45,可直接连接到内部LAN企业。

◆ IP地址:固定IP。

◆ 外形尺寸:126*120* 30毫米。

◆ 当接收数据连接几个数据包成一个包数据包从多个无线数据 记录器和发送到ToMonitor系统。

◆ 继电器配置规则:每个继电器都有一个唯一的ID,以保证 没有冲突;每相邻继电器的工作在不同的频段。

◆ 安装方式:壁挂式。



04 >

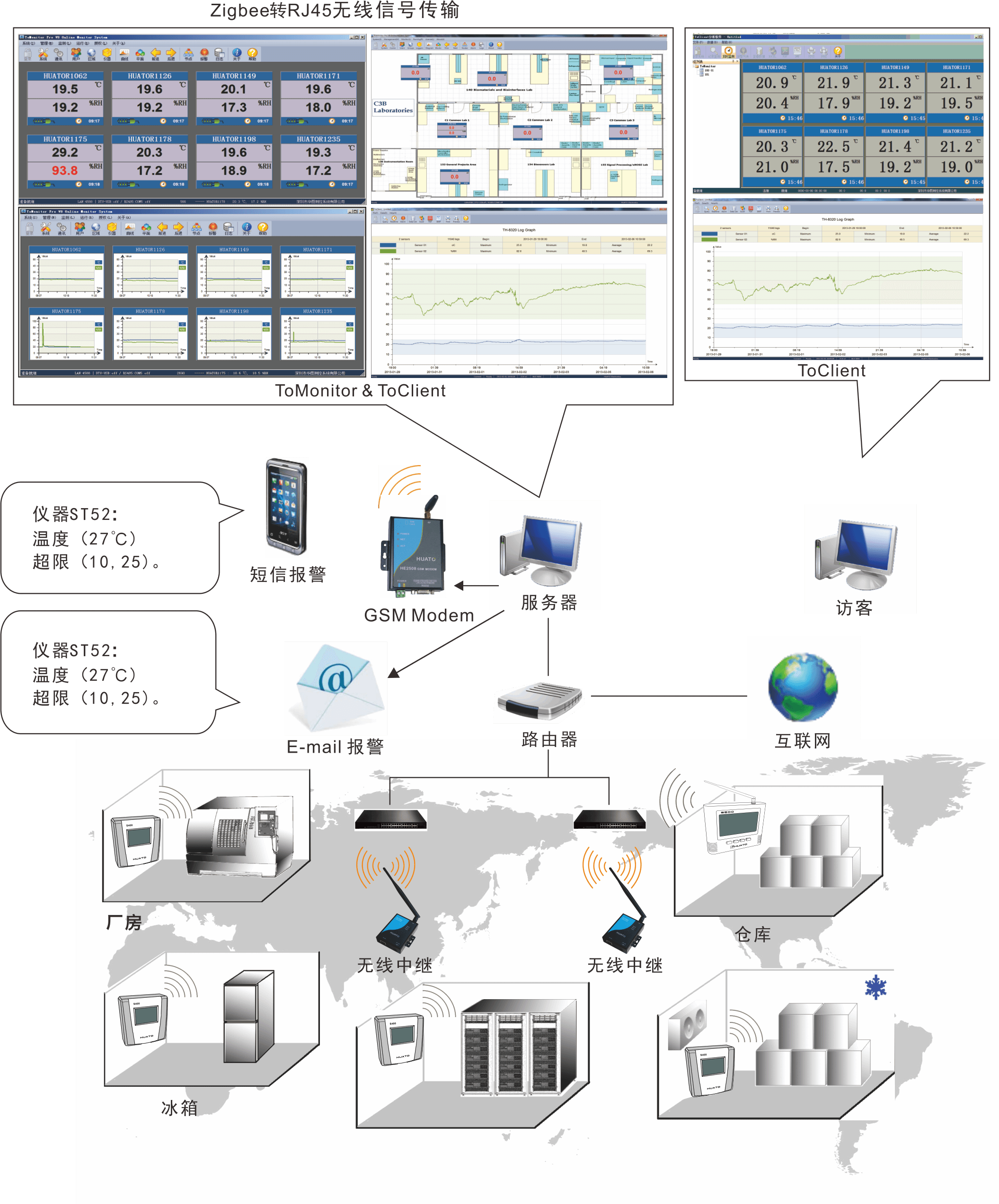

ToMonitor简介

ToMonitor Software



      在这个网络中,有许多监视站。考虑到无线信号和网络的可靠性的问题,我们使用混合网络的以太网和无线设备。 ToMonitor软件使用TCP / IP网络协议来监控每个基站。基站被用于收集数据为每个网络,然后通过以太网在实时ToMonitor系统主机发送。网络模式使用的客户机/主机框架和所述基站的分配的集中监控的原则,以便有单点故障之间没有相互作用。同时,测试数据可以是内部空间(箱)环境的真实写照。这样一来,我们结合统一的监控,独立的测量和控制原理极大地提高了系统的可靠性。
